Conveyor #2

بِسْمِ اللَّهِ الرَّحْمَنِ الرَّحِيم

ٱلسَّلَامُ عَلَيْكُمْ وَرَحْمَةُ ٱللَّٰهِ وَبَرَكَاتُهُ

Salam Semangat 🙋

pada kesempatan kali ini saya ingin berbagi tutorial tentang pembuatan program conveyor #2 yang sangat sederhana menggunakan software cx programmer  dan cx designer ( Plc omron)

A. Prinsip kerja

• Saat start ditekan, buzzer akan menyala selama 5 kali.
• Setelah buzzer menyala 5 kali, konveyor 1 bekerja.
• Jika sensor pada konveyor 1 mendeteksi terdapat 5 barang yang  lewat, konveyor 1 akan mati dan konveyor 2 akan hidup.
• Jika sensor pada konveyor 2 mendeteksi terdapat 5 barang yang  lewat, konveyor 2 akan mati dan konveyor 1 akan kembali menyala.
• Jika tombol stop ditekan, konveyor 1 harus mati dahulu, baru  kemudian konveyor 2 agar tidak ada barang yang tertinggal di konveyor. menghabiskan siklus
• Jika emergency ditekan, maka konveyor akan langsung mati keseluruhan

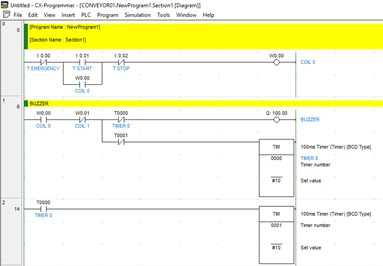

B. Ladder Diagram

C. Tabel Pengalamatan

D. Tampilan Di HMI

E. Simulasi Video

Semoga Bermanfaat
