Salam Semangat 🙋

Pada Kesempatan kali ini saya ingin berbagi tutorial tentang pembuatan program conveyor yang sangat sederhana menggunakan software cx programmer  dan cx designer ( Plc omron)

A. Prinsip kerja

Spesifikasi Sistem Conveyor Belt (ban berjalan) digunakan untuk memindahkan barang dari satu tempat ke tempat lain, misalnya di bandara dan di pabrik-pabrik. Dalam aplikasi ini PLC digunakan men-START dan STOP motor pengerak belt konveyor yang digunakan untuk memindahkan pelat tembaga (Cooper plate) dari Gudang-A ke Gudang-B. Conveyor ini memiliki tiga buah motor listrik dan 3 buah sensor pendeteksi pelat.

Prinsip kerjanya adalah sebagai berikut:

• Tombol Start ditekan, Motor-3 selalu berputar memindahkan benda (Pelat Tembaga) dari ruang penyimpan ke Conveyor-2.
• Jika sensor-3 mendeteksi adanya benda maka motor-2 diaktifkan untuk menggerakkan Conveyor-2.
• Jika sensor-2 mendeteksi adanya plat maka  Conveyor-1 diaktifkan, lima detik kemudian Conveyor-2 dimatikan.
• Jika sensor-1 mendeteksi adanya benda maka Conveyor-1 dimatikan.
• Motor-3 dimatikan menggunakan tombol Stop.

B. Ladder Diagram

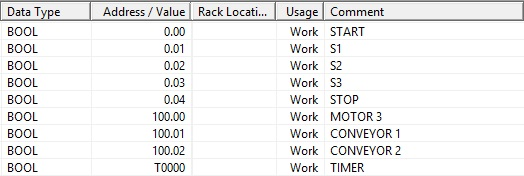

C. Tabel Pengalamatan

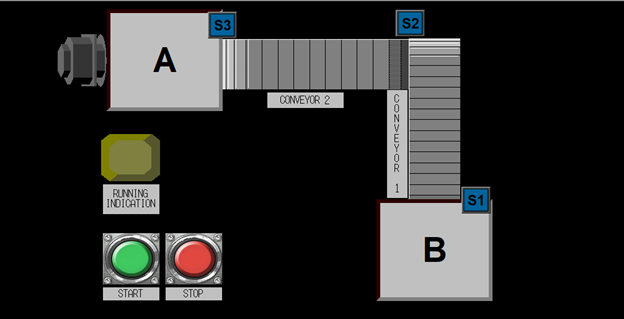

D. Tampilan di HMI

E. Prinsip kerja

Semoga Bermanfaat
