pada kesempatan kali ini saya ingin berbagi tutorial tentang pembuatan  program mesin pencuci mobil otomatis yang sangat sederhana diaplikasi cx programmer  dan cx designer ( Plc omron)

a.      Prinsip Kerja Rangkaian

Spesifikasi Sistem dan Prinsip Kerjanya, Mesin pencuci mobil otomatis ini terdiri atas  sebuah sensor (vehicle detecting device), dua buah tombol operasi (push butoon), sebuah keran penyemprot air (Spray Valve), sebuah motor penggerak sikat (Bruch motor) dan sebuah motor penggerak Conveyor (Movement of washing machine).  Peralatan input-output tersebut dikontrol oleh sebuah PLC. Prinsip kerjanya adalah sebagai berikut:

·         Jika tombol start ditekan maka:

·         Spray Valve akan membuka,

·         Motor Conveyor aktif menggerakkan mobil masuk ke mesin,

·         Setelah mobil masuk ke mesin (sensor mendeteksi adanya mobil), Brush Motor aktif

·         Brush motor berhenti jika mobil sudah keluar dari mesin (sensor tidak  mendeteksi adanya mobil).

·         Jika tombol stop ditekan, maka motor Conveyor berhenti bekerja.

b.      Ladder Diagram

c.      Tabel Pengalamatan

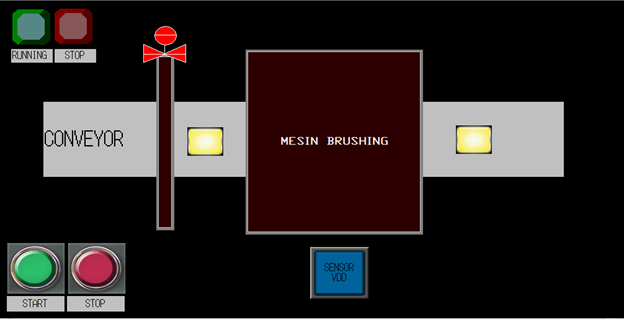

d.      Tampilan di HMI

e.      Video Simulasi

Sekian dan Terimakasih
