Pintu Gerbang Otomatis

بِسْمِ اللَّهِ الرَّحْمَنِ الرَّحِيم

Assalamualaikum Warahmatullahi wabarokatuh

pada kesempatan kali ini saya ingin berbagi tutorial tentang pembuatan program Pintu gerbang otomatis yang sangat sederhana diaplikasi cx programmer  dan cx designer ( Plc omron)

a.      Prinsip Kerja Rangkaian

            Mobil datang mendekat ke garasi

·         Sensor-1 mendeteksi mobil yang dikenal, pintu bergerak  membuka sampai limit switch-1 on, atau sensor-2 berubah dari HIGH menjadi LOW

·         Selama Mobil bergerak masuk melewati pintu garasi maka sensor-2 menjadi HIGH, setelah badan mobil masuk seluruhnya ke garasi maka sensor-2 berubah menjadi LOW,

·         Setelah sensor-2 LOW atau limit switch-1 ON, maka pintu bergerak menutup sampai limit switch-2 on.

Mobil mau keluar garasi

·         Sensor-3 mendeteksi mesin mobil hidup, maka pintu bergerak membuka sampai limit siwtch-1 on, atau sensor-2 berubah dari HIGH menjadi LOW.

·         Mobil bergerak keluar melewati pintu garasi maka sensor-2 statusnya menjadi HIGH, setelah badan mobil seluruhnya  berada diluar garasi  maka sensor-2 berubah menjadi LOW.

·         Setelah sensor-2 LOW atau limit switch-1 on, maka pintu bergerak menutup sampai limit switc-2 on.

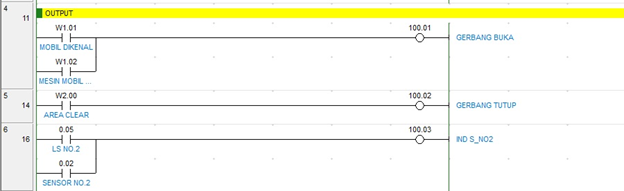

b.      Ladder Diagram



c. Tabel Pengalamatan

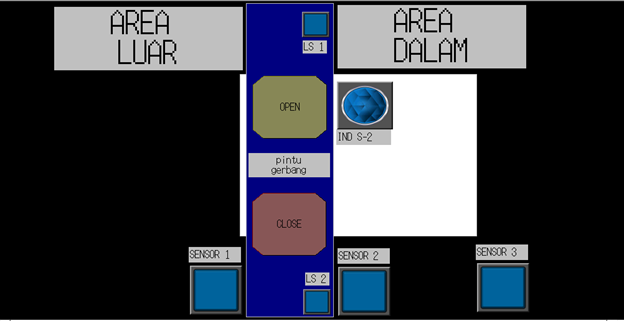

d. Tampilan di HMI

e. Video Simulasi

Sekian dan Terimakasih

wasalamualaikum warahmatullahi wabarokatuh.

imam nurfii
